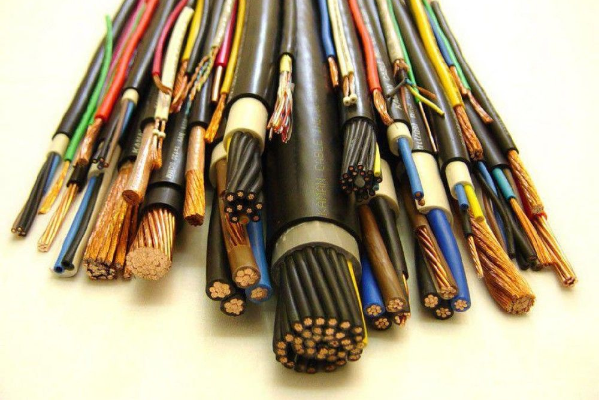

Кабель. Виды, марки, применение
Количество разновидностей проводов, электрошнуров и кабелей исчисляется десятками тысяч – только производимых по отечественным ГОСТам зарегистрировано больше 20000. Но не обязательно знать все существующие виды кабелей и проводов и их назначение – достаточно понимать общие принципы деления их на виды и уметь читать маркировку, в которой отображены все важные характеристики.
Разновидности проводов
Разные провода отличаются несколькими параметрами:
- видом металла для проволоки – это медь либо алюминий;
- количеством проволок – одна или множество тонких, скрученных в жгут;
- наличием или отсутствием изоляции;
- видом изолирующего материала;
- наличием защиты – дополнительного общего внешнего пластикового либо резинового кожуха для всех проводов;
- предназначением – различают монтажные, установочные и силовые виды проводов.
Жила в электропроводке
Жилой называется проволока из металла, способная пропускать через себя электрический ток. Обладает двумя важнейшими характеристиками – количеством проволочек, из которых она состоит, и поперечным сечением, которое определяет пропускную способность.
По количеству проволочек жилы делятся на однопроволочные (монолитные) и многопроволочные. Этот параметр определяет гибкость жилы – чем больше в ней проволочек, тем она легче гнется. Обращать на это внимание надо при выборе провода или кабеля для определенных целей – если прокладку электропроводки в стенах можно сделать однопроволочными проводниками, то для замены сетевого шнура электроприбора надо брать провода с многопроволочными жилами. Между отдельными проволочками многопроволочной жилы никакой изоляции нет – обычно они просто скручиваются между собой.
Изоляция электропроводки
Основной задачей изоляционного диэлектрического слоя является предохранение человека от контакта с токоведущей жилой. Также наличие изоляции позволяет поместить несколько жил рядом, не опасаясь короткого замыкания между фазой и нолем (контакта фазного проводника с «землей») или другими фазами.
Для различных целей применяются определенные диэлектрики: керамические или стеклянные, а для гибких кабелей и проводов полимерные – поливинилхлориды или целулоиды. Для бытовой проводки чаще всего применяется полимерная изоляция – ее свойства позволяют не только предохранять жилы от замыкания, но и защищать их от механических повреждений, высокой влажности и прочих внешних факторов.
Также изготавливаются бронированные провода и кабели, с многослойной изоляцией, внутри которой находится дополнительная оплетка или стальная лента. Их используют на нестабильных грунтах, при прокладке линии под дорогами и в подобных условиях.
Виды кабелей:
- силовые – применяются для подсоединения к электросети различных силовых и осветительных приборов. Применяются как в жилых, так и в общественных и промышленных зданиях, прокладываются по воздуху и под землей, могут состоять из медных либо из алюминиевых жил, изолированных резиновой, поливинилхлоридной или другой оболочкой;
- кабели управления делают исключительно медными и обязательно с защитной оболочкой, которая не допускает механических повреждений и отводит помехи от автоматических систем, связанных кабелем управления;
- контрольные алюминиевые и медные кабели обеспечивают работу электротехнических устройств, управляемых с помощью информационных сигналов;
- радиочастотные виды кабелей передают радио- и видеосигналы в радиотехнических приборах;
- низкочастотные кабели связи служат для пересылки информации по местным линиям, а высокочастотные обслуживают дальние.
